X射线检测设备的放大倍率如何计算?

作者:伟铭光电XRAY 浏览:137 发表时间:2019-12-16 17:31:28

X射线检测设备的放大倍率如何计算?


       上一期我们说了X-ray检测设备的画面如何实现放大缩小的,但是,放大了多少和缩小了多少,也就是放大倍率,是怎么计算的?


       我们先弄清楚几个名词的定义:

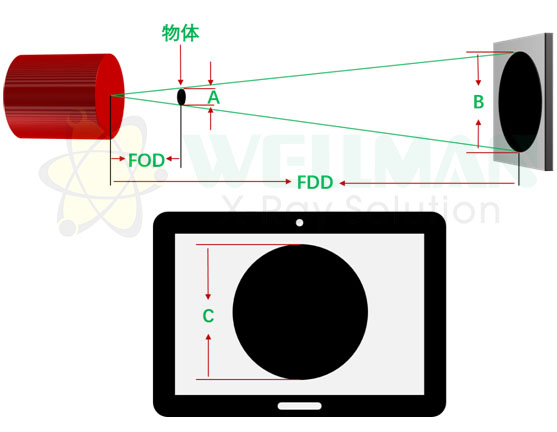

       从上图我们可以看到,物体的实物直径为A,物体被X射线管发出的X光穿透后,投影到平板探测器上,在平板探测器上的投影的直径为B,称为几何放大。在电脑屏幕上显示的直径为C,称为系统放大。



       这里延伸出两个和距离有关的名词。

       FOD(Focus to object distance):X射线管焦点到物体距离

       FDD(Focus to detector distance):X射线管焦点到平板探测器距离



       那么,放大倍率可以分为两种:

       几何放大倍率 = B/A = FDD/FOD

       系统放大倍率 = C/A

       好了,X射线检测设备的放大倍率就是这么计算出来的。



       但是为什么伟铭的X射线检测设备一般都不在软件上显示当前的放大倍率呢?这样我们就知道检测每个产品对应的放大倍率啦!

       答案是:不需要,我们有更好的办法。

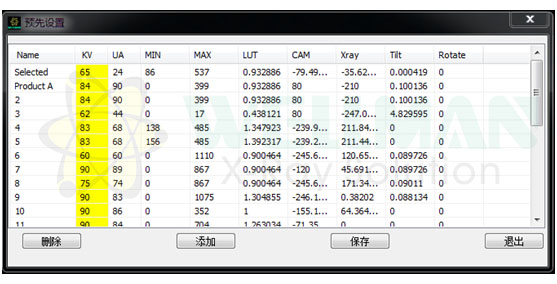

       伟铭的X射线检测设备,可以保存上万组产品的检测参数,包括:放大倍率、电压、电流对比度,X光管和平板探测器的位置等等,下次使用可以直接调用。所以不需要在软件上显示当前的放大倍率啦,让软件帮你记住就好了。
