开放式微焦点X射线管是如何产生X射线的?

作者:伟铭光电XRAY 浏览: 发表时间:2020-02-19 00:48:54 来源:原创

开放式微焦点X射线管是如何产生X射线的?


       上一篇文章我们聊了X光检测设备的封闭式微焦点X射线管的原理,那么相对应地也有开放式的微焦点X射线管,两者是根据X射线管内部真空的产生方式来区分的。



       封闭式X射线管是一直保持真空状态的,而开放式X射线管因为要更换灯芯,有打开X射线管的装置,不是密封的,所以不能一直保持真空状态,预热前要先把内部抽真空。



       当前市场上160KV以下微焦点X射线管,基本是封闭式。而160KV以上的微焦点X射线管,基本是开放式的。



       开放式X射线管用了和封闭式X射线管一样的方法来产生X光:把电子加速后,撞击靶材,电子损失的动能的99%转化为热能,使得靶材发热;剩下1%的动能放出光子,产生X光。

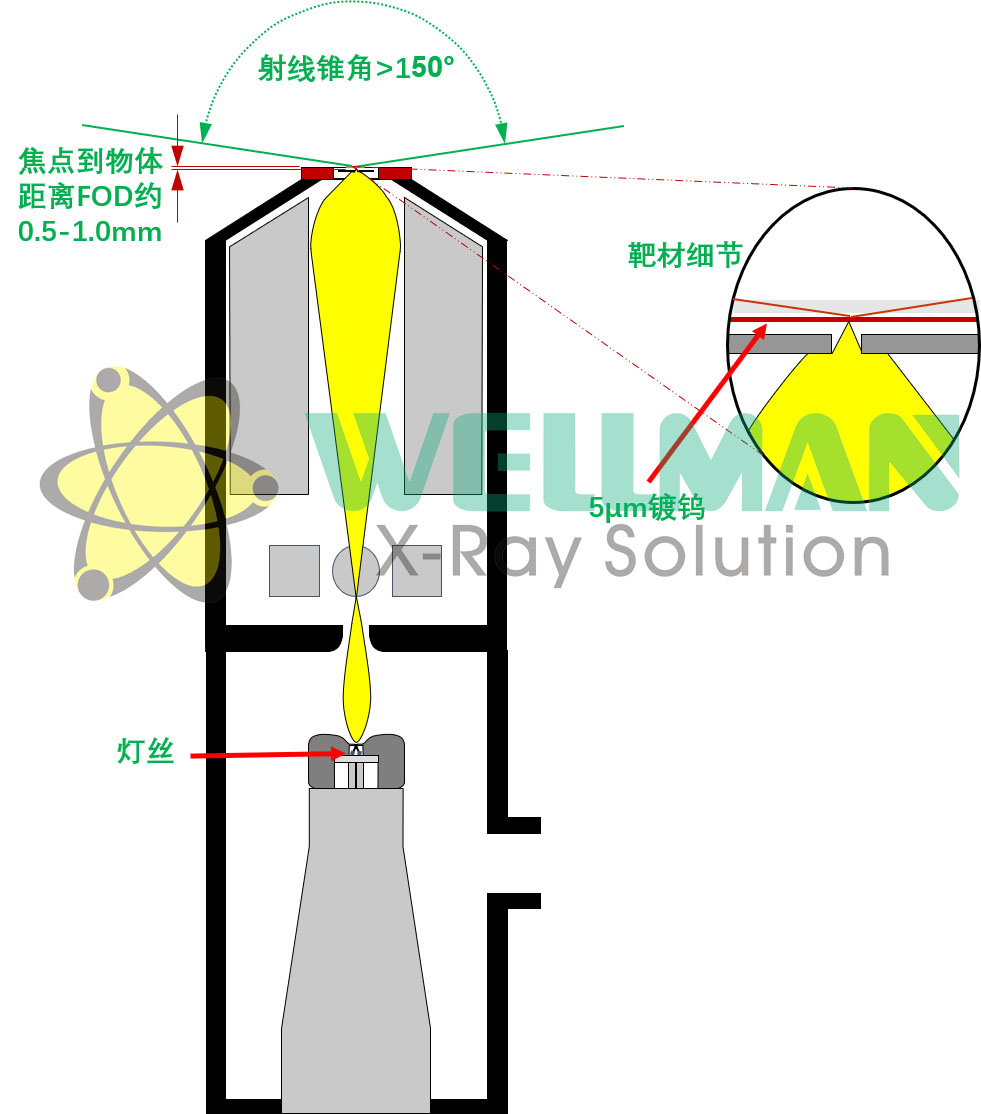

       如上图,高压发生器给阴极的钨灯丝施加高压电流,使其产生电子束,并且提供足够的电压(数万至数十万伏)在阴极和阳极之间,使得电子束在高能高速的状态下撞击阳极靶材(材料通常也是钨),经过静电聚焦后可以减少电子束的轰击面积,也就是减少焦点尺寸。电子束损失的1%动能便转化成了X射线,穿过铍窗,向外发射。



       不同的是,开放式X射线管预留了打开它的装置,用于更换老化的灯丝,它还有更小的焦点到物体的距离FOD,更大的射线锥角。



       那么,开放式和封闭式的X射线管到底有哪些区别?我们会在下一篇文章详细介绍。
