用X-ray检测设备检测电路板BGA,主要找什么缺陷?

作者:伟铭光电XRAY 浏览: 发表时间:2020-03-30 12:00:20 来源:伟铭光电原创 - 禁止转载

用X-ray检测设备检测电路板BGA,主要找什么缺陷?


      X-ray检测设备最常用于检测电路板焊接质量,BGA是一块电路板上最重要的元器件,它的焊接质量直接影响电路板品质和功能。那么,BGA焊接缺陷都有哪些?怎样才能判定为缺陷?


      BGA焊接过程中,受刷锡量、温度曲线、锡膏质量等因素影响,可能出现连锡、空洞(气泡)、冷焊、虚焊等问题,直接影响产品质量和稳定性,利用伟铭X-Ray检测设备可以帮助改善调整焊接工艺。

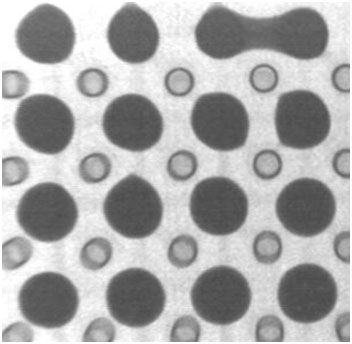

      1. 当锡球的锡量太多时,就容易导致连锡的问题,造成短路。锡量太少时,又会导致BGA没有和焊盘连通。

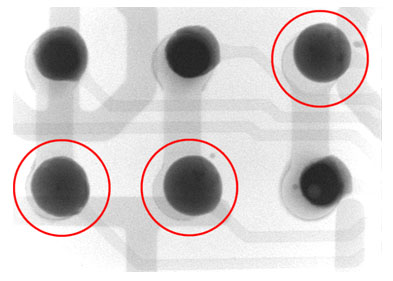

      2. 冷焊也是一种常见的问题。当温度曲线不合适,或者回流炉存在问题时,就会导致温度不够高,或者加热时间不够长,锡膏没有完全融化,锡球的形状就会变得不规则。冷焊的结果就是BGA底部非常不结实,在外力碰撞时很容易开裂,形成虚焊。

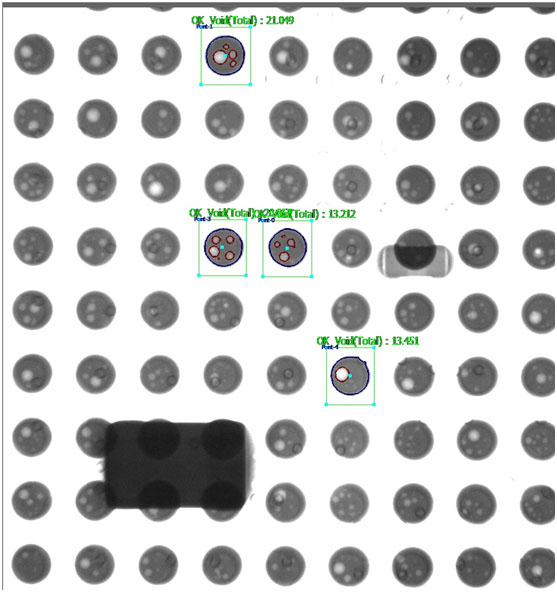

      3. 空洞主要是因为锡膏的助焊剂和湿气造成,而且空洞多出现在BGA球底部,如果空洞太大,就会影响BGA稳定性,从而开裂导致虚焊。行业标准及IPC明确指出,空洞面积需控制在25%以内。需要注意的是,锡球的密度和厚度比较高,通常要先将X光功率(电压和电流)加大,以击穿锡球,空洞才会显示出来。

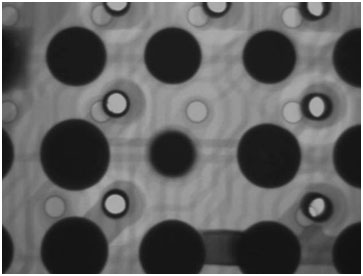

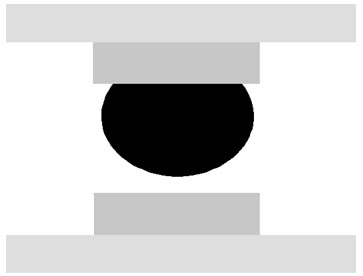

      4. 虚焊有两种情况,一种是BGA锡球面积偏小,而球面积太大也是另一种虚焊。球面积小是因为焊锡膏不足或没有焊锡膏,BGA球底部没有润湿。





      那为什么面积大也是虚焊呢?

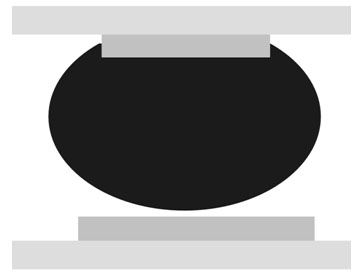

      如果焊锡膏质量不好或焊盘氧化都会开成拒焊,这样即使BGA球与焊锡膏都有熔化,但底部没有形成润湿,BGA球被挤压而开有面积偏大。
