微焦点X-ray点料机 XC-01s

X-ray点料机

1:X射线源采用美国封闭式X光管,寿命长,免维护。
2:17英寸超清平板探测器,淘汰了扫描式探测器。
3:超快速点料,一个7英寸料盘约7秒,四个7英寸或一个15英寸料盘约10秒。
4:可点最大17英寸(约430mm)直径/长宽的,含防潮袋的料盘或Jedec料盘等。

微焦点X-ray点料机 XC-01s

产品详情


  ▋ 点算7寸和13寸料盘视频



  ▋ 设备工作原理图







  ▋ 设备优势


 ● X射线源采用美国封闭式X光管,寿命长,免维护。

 ● 17英寸超清平板探测器,淘汰了扫描式探测器。

 ● 超快速点料,一个7英寸(约180mm)料盘约7秒,四个7英寸或一个15英寸(约380mm)料盘约10秒。

 ● 可点最大17英寸(约430mm)直径/长宽的,含防潮袋的料盘或Jedec料盘等。

 ● 支持对MES、ERP等系统对接,软件算法永久更新。






  ▋ 设备参数




X射线源

类型

封闭式、微焦斑

管电压

80kV

管电流

700μA

焦斑尺寸

30μm

平板探测器

类型

超清数字平板

有效面积

427mm*427mm

像素尺寸

139μm

分辨率

3072*3072

料盘点料

最大尺寸

17英寸(约430mm)

最大高度

85mm

最小元器件

英制01005(公制0402)

点料速度

约7-10秒

点料精度

大于99.9%

整机

尺寸

长1000mm,宽1300mm,高1920mm

净重

850kg

电源

AC110-220V 50/60HZ

最大功率

1500W

工控电脑

I7-6700 CPU, 8G RAM, 240GB SSD

显示器

24寸HDMI显示器

附带功能

条码扫描

配备扫码枪,可扫描条形码、二维码

打印标签

点料后自动打印物料编码和对应数量

管理系统对接

MES、ERP等

安全保障

辐射泄露量

无,国际标准:低于1微西弗。

后门安全互锁

一旦开门X光管立即断电,门开时无法开启X光。

托盘防撞保护

托盘伸出后,周边有钢板保护,防止被撞击变形。

防夹手安全光栅

人手一旦进入托盘运动范围就会触发安全光栅,托盘立即停下,软件同时弹出提示,当人手离开且软件点击确认后,方可继续。

急停按钮

位于操作位旁,按下立刻断电。



  ▋ 速度和准确率


截至目前,各尺物料的点料时间和准确率如下。随着我们的算法更新换代,点料速度会越来越快,准确率越来越高。



料盘尺寸

物料大小(英寸)

精度

重复精度

点料速度

7英寸(180mm)

01005

99.8%

99.99%

7-10s

7英寸(180mm)

0201

99.9%

99.99%

7-10s

7英寸(180mm)

0402

99.9%

99.99%

7-10s

7英寸(180mm)

0603

99.9%

99.99%

7-10s

10英寸(254mm)

1206

99.9%

99.99%

7-10s

15英寸(380mm)

1206

99.9%

99.99%

8-10s

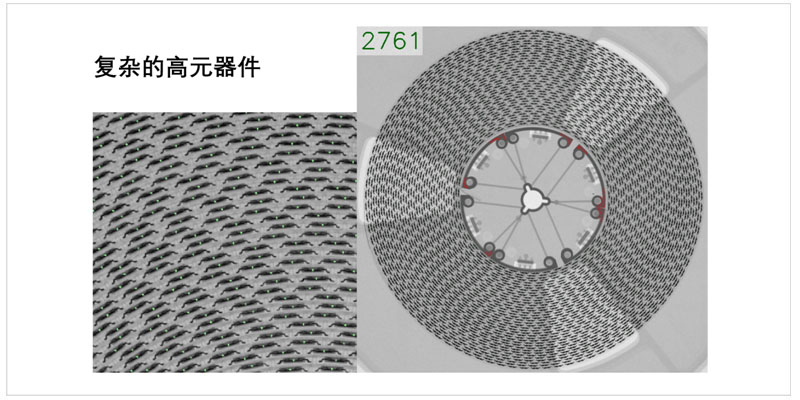

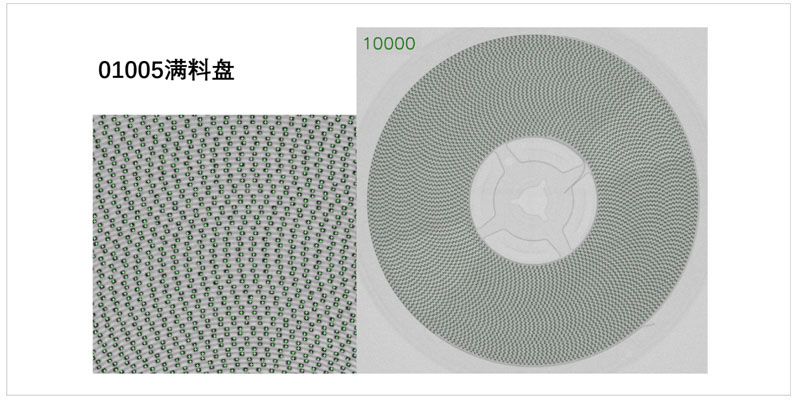

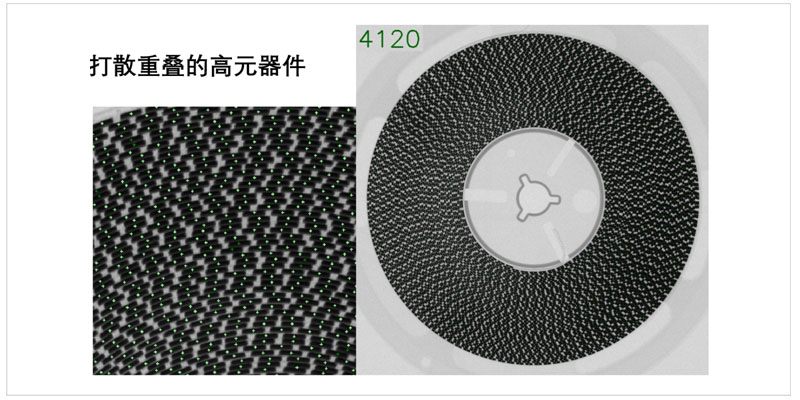

  ▋ 样图











暂无评价

产品详情

  ▋ 点算7寸和13寸料盘视频



  ▋ 设备工作原理图







  ▋ 设备优势


 ● X射线源采用美国封闭式X光管,寿命长,免维护。

 ● 17英寸超清平板探测器,淘汰了扫描式探测器。

 ● 超快速点料,一个7英寸(约180mm)料盘约7秒,四个7英寸或一个15英寸(约380mm)料盘约10秒。

 ● 可点最大17英寸(约430mm)直径/长宽的,含防潮袋的料盘或Jedec料盘等。

 ● 支持对MES、ERP等系统对接,软件算法永久更新。






  ▋ 设备参数




X射线源

类型

封闭式、微焦斑

管电压

80kV

管电流

700μA

焦斑尺寸

30μm

平板探测器

类型

超清数字平板

有效面积

427mm*427mm

像素尺寸

139μm

分辨率

3072*3072

料盘点料

最大尺寸

17英寸(约430mm)

最大高度

85mm

最小元器件

英制01005(公制0402)

点料速度

约7-10秒

点料精度

大于99.9%

整机

尺寸

长1000mm,宽1300mm,高1920mm

净重

850kg

电源

AC110-220V 50/60HZ

最大功率

1500W

工控电脑

I7-6700 CPU, 8G RAM, 240GB SSD

显示器

24寸HDMI显示器

附带功能

条码扫描

配备扫码枪,可扫描条形码、二维码

打印标签

点料后自动打印物料编码和对应数量

管理系统对接

MES、ERP等

安全保障

辐射泄露量

无,国际标准:低于1微西弗。

后门安全互锁

一旦开门X光管立即断电,门开时无法开启X光。

托盘防撞保护

托盘伸出后,周边有钢板保护,防止被撞击变形。

防夹手安全光栅

人手一旦进入托盘运动范围就会触发安全光栅,托盘立即停下,软件同时弹出提示,当人手离开且软件点击确认后,方可继续。

急停按钮

位于操作位旁,按下立刻断电。



  ▋ 速度和准确率


截至目前,各尺物料的点料时间和准确率如下。随着我们的算法更新换代,点料速度会越来越快,准确率越来越高。



料盘尺寸

物料大小(英寸)

精度

重复精度

点料速度

7英寸(180mm)

01005

99.8%

99.99%

7-10s

7英寸(180mm)

0201

99.9%

99.99%

7-10s

7英寸(180mm)

0402

99.9%

99.99%

7-10s

7英寸(180mm)

0603

99.9%

99.99%

7-10s

10英寸(254mm)

1206

99.9%

99.99%

7-10s

15英寸(380mm)

1206

99.9%

99.99%

8-10s


  ▋ 样图
